電圧検測システム KDR RailAnalyzer(Kit)

¥22,000($140.34)

SOLD OUT

【Nゲージ向け電圧検測システム KDR RailAnalyzer】
走行不調や給電不良の原因となる「レイアウトの電圧降下」をリアルタイムに可視化！
車両に搭載した検測基板から無線でデータを送信し、
専用PCアプリで電圧変化をグラフ表示・解析できる、
本格的な鉄道模型用(12V)電圧検測システムです。

■ 主な特長

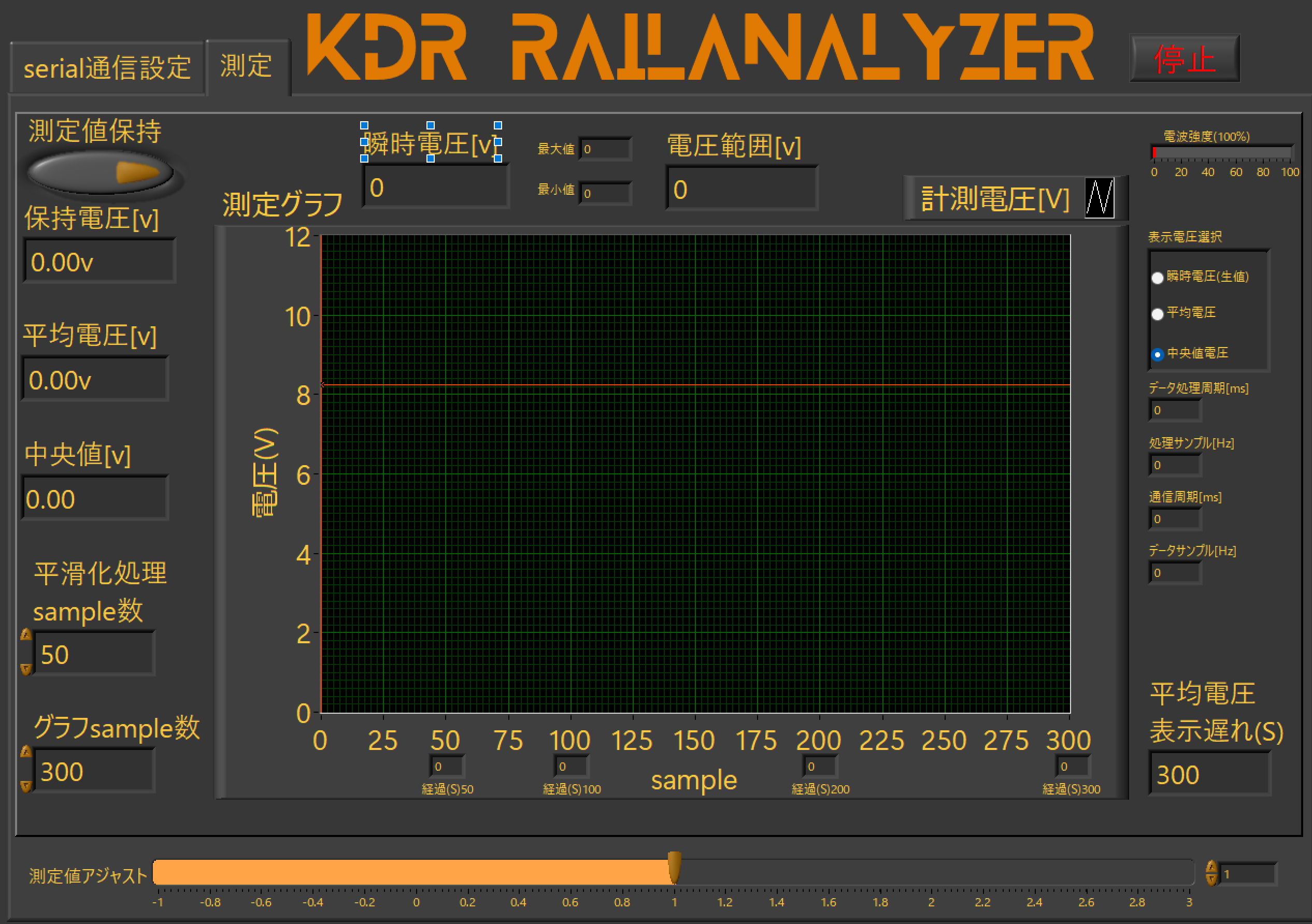

1. 専用PCアプリ「KDRRailAnalyzer」によるリアルタイム波形表示
走行中の車両からリアルタイムで送信される電圧データを、
PC画面上にグラフ描画。
走行場所ごとの「瞬時電圧」「平均電圧」「中央値電圧」および
「電圧降下範囲」が一目で把握でき、
フィーダー線の追加位置やレールメンテナンスが必要なポイントを正確に特定できます。

2. 各社パワーパック・PWM制御に対応した高度な平滑化処理
KATO（パワーパックスタンダードS）、
TOMIX（N1000CLシリーズ）、
KDR（MTCSMINI）など、主
要メーカー各社のパワーパック出力特性（PWM波形等）に応じた
平滑化（サンプル数調整）機能を搭載。
波形ノイズに惑わされず、正確な電圧計測が可能です。

3. 信頼性を高めるキャリブレーション（測定値アジャスト）機能
お手持ちのテスターやデジタルマルチメーターの計測値に合わせて、
測定電圧のオフセット（補正）調整ができるキャリブレーション機能を標準装備。
より高精度で信頼性の高い計測環境を構築できます。

4. 技適認証済み無線システム＆USB受信機で簡単セットアップ
国内の技術基準適合証明（技適マーク：R 007-AB0031）を取得した
安全・確実な無線モジュールを採用。
付属のUSB受信機（MONOSTICK）をWindows PCに接続するだけで、
スピーディーに検測を開始できます。

■ 技術仕様・表示項目
・計測項目：瞬時電圧[V]、平均電圧[V]、中央値電圧[V]、電圧範囲[V]、電波強度
・データ受信周期：約33Hz（高速リアルタイムデータ伝送）
・対応OS：Windows 10 / 11 (32bit / 64bit)
・無線規格：日本国内技適適合（R 007-AB0031）

■ 推奨動作環境・対応コントローラー
・推奨PCスペック：Windows 10/11、画面解像度 1280×900 以上
・対応コントローラ例：KATO パワーパックスタンダードS /
TOMIX N1000CL系列 /
KDR MTCSMINI /
各種DC安定化電源

■ 内容物

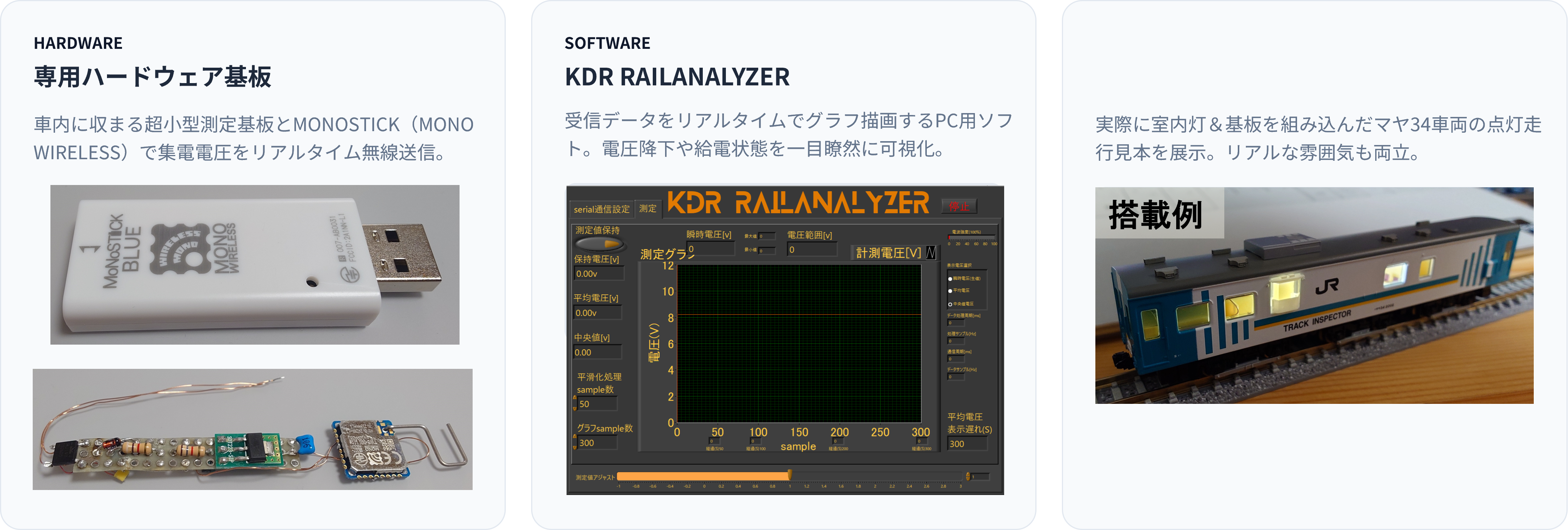

・KDR RailAnalyzer 検測基板 ×1
・USB無線受信機（MONOSTICK） ×1
・専用PCアプリケーション（取扱説明書付属）
※専用PCアプリケーションおよび取扱説明書（PDF）は、ご購入後にダウンロードリンク（URL）をご案内いたします（CD-ROM等の物理メディアの同梱はございません）。
※本製品の取り付け・使用には、
車両への組み込みおよび集電加工（鉄道模型に関する基本知識）が必要です。
なお基板から出ている2本の線を車両の集電シューなどにはんだ付けしてください
※車両本体、レール、工具類は別途ご用意ください。
※「MONOSTICK」はモノワイヤレス株式会社の商標または登録商標です。
